产品概述

型号：YX741X　
口径: 50～1000mm　
压力：1.0～2.5MPa
材质：铸铁、铸钢、不锈钢

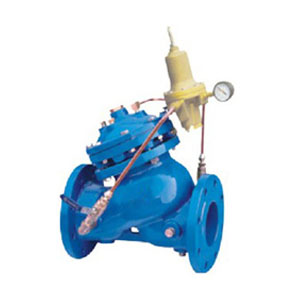

隔膜可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环通畅无阻，使阀门能安全可靠地运行。系统动作敏捷、使用寿命长。

结构图

主要外形连接尺寸单位：mm

公称通径 (mm)	尺寸(mm)
公称通径 (mm)	L	H
50	205	300
65	216	337
80	250	467
100	320	520
125	365	580
150	415	640
200	500	778
250	605	889
300	698	1010
350	787	1037
400	914	1264
450	978	1294
500	978	1324
600	1200	1600
700	1450	1750
800	1560	1900
900	1800	2100
1000	2000	2400

主要技术参数

公称压力（MPa）	试验压力（MPa）		调压范围	适用温度	适用介质
	壳体	密封
1.0	1.5	1.1	0.05～0.8 MPa 0.12～1.4 MPa 0.12～1.6 MPa	≤80℃	水
1.6	2.4	1.76
2.5	3.75	2.75

安装示意

水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成，主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
