产品概述

型号： F745X　
口径： 50～600mm　
压力： 1.0MPa、1.6MPa　
材质：铸钢、铸铁、不锈钢　

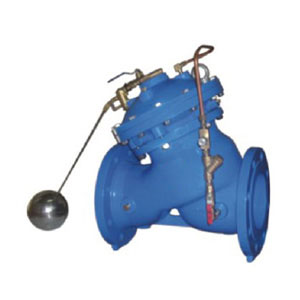

　　F745X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠、使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。

结构图

主要连接尺寸

公称通径 (mm)	尺寸(mm)
公称通径 (mm)	L	H
50	205	255
65	216	290
80	250	326
100	320	380
125	365	448
150	415	495
200	500	625
250	605	744
300	698	879
350	787	909
400	914	1130
450	978	1160
500	978	1198
600	1200	1600
700	1450	1750
800	1560	1900
900	1800	2100
1000	2000	2400

安装示意

水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成，主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
