产品概述

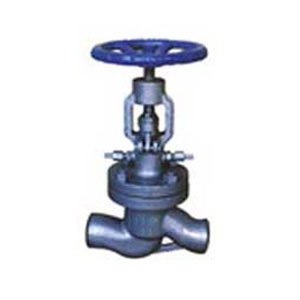

产品名称:水封式阀门 产品特点:DS系列水封阀门适用于公称压力≤4 DMPa,工作温度≤400℃或≤550℃,工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用。尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式.水封式阀门价格,水封式阀门厂家,水封式阀门报价。
结构与性能特点:
结构形式:阀盖填料室具有水循环密封结构,当接口通人压力为0 6~l 0MPa的水时。可使系统与大气隔离,保证系统具有良好的气密性。 连接形式:承插焊连接。法兰连接和焊接连接。 驱动方式:手动和电动。 DS/Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠;真空隔断截止阀 阀杆与阁瓣采用动连接,阀瓣与阀座垂直座封;启闭行程和阀门高度小。 产品结构简单紧凑合理检修方便使用寿命长。 在管路上作启闭置用。必须处于全开或全闭状态,不得用于调节流量。
主要性能规范-试验压力:
试验压力 |
公称压力PN(Mpa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
上密封试验 |
1.1 |
11.8 |
2.8 |
4.4 |
7.0 |
11.0 |
使用范围:
产品类别 |
适用温度(℃) |
适用介质 |
碳钢型© |
≤400 |
水、蒸汽、油品、非腐蚀性气体 |
合金钢(I) |
≤550 |
主要零件材料:
产品类型 |
零件名称 |
阀体、阀盖、支架 |
阀杆 |
阀扳、阀瓣、密封面 |
阀座密封面 |
阀杆螺母 |
填料 |
碳钢型© |
WCB25 |
2Cr13 |
Cr13型不锈钢或硬质合金 |
Crl3型小锈钢 |
铝青铜 |
柔性石墨 |
合金钢(I) |
WC6WC9 |
25Cr2Mo1VA |
硬质合盒 |
硬质合金 | |
