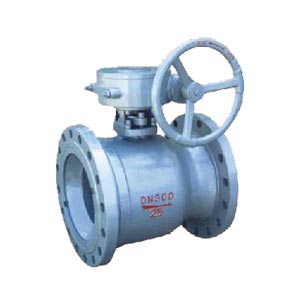

产品详细 适用介质:污水、气、油品、天然气和酸碳腐蚀性介质 适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等
主要零件及材质
序号NO. |
零件名称 |
材质 |
GB |
ASTM |
1 |
阀体 |
WCB |
A216-WCB |
2 |
密封圈 |
PPL |
PPL |
3 |
球体 |
1Cr18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石体 |
WCB |
A216-WCB |
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料压盖 |
WCB |
A216-WCB |
0 |
定位片 |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
13 |
阀杆 |
1Cr33 |
A276-410 |
14 |
螺钉 |
35 |
A193-B7 |
15 |
止推垫片 |
PTFE |
PTFE |
技术规范
设计依据 |
国标系列 |
美标系列 |
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5、B16.47 |
对焊端 |
GB/T12224 |
ASNI B16.25 |
试验和检验 |
GB/T9092 |
AP16D |
AP1598 | |
