产品概述

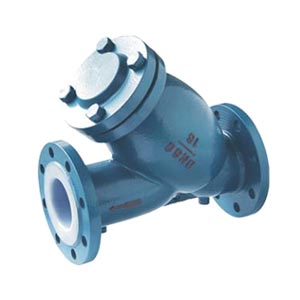

产品型号:GL41F46 (Y型过滤器) 产品名称:衬氟过滤器 产品用途:Y型衬氟过滤器是用来清除腐蚀性介质中的杂质,保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2,通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成,因此该产品被广泛应用于各种腐蚀性管路中。
主要连接尺寸
公称压力 /压力等级PN |
GB/DlN/PNl6,2.5(Mpa) ANSI 150Lb/JIS 10K |
法兰尺寸 |
JB78/JB79 HG 5010 ANSI B165 JIS 2213-2214 |
压力试验 |
参照 GB/T 13927 API 598 |
衬里层检验 |
电火花检验 |
主要零材料表
序号 |
零件名称 |
灰铸铁 |
碳钢 |
|
|
Z |
C |
1 |
阀体、阀盖 |
HT250/A 126 |
WCB/A216 WCB |
2 |
过滤网 |
PTFE(F4) |
3 |
螺栓 /螺母 |
35/45、A193 B7/A194 |
4 |
衬里层 |
FEP(F46)PCTFE(F3) | |
