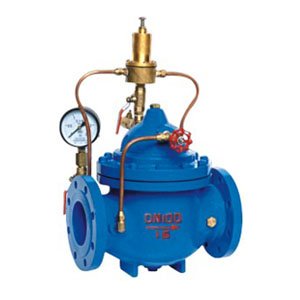

产品概述
型号: 500X 口径: 20~800MM 压力: 1.0~2.5Mpa 材质: 铸铁 产品型号规格:500X
产品引用标准
压力等级:PN10、PN16、PN25 隔膜式:DN20~800
产品用途
当给水管中压力超过泄压阀额定压力时,泄压阀开启,防止管线及设备因超压而损坏,可用于高层建筑消防测循环系统之泄压用,以防止水压过高造成系统危险本泄压阀广泛用于给排水、消防、电厂等行业的水管道中,可对压力波动快速反应和快速泄放,防止压力急剧增高而损坏管道及设备。泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。
结构尺寸:
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
50 |
234 |
98 |
320 |
18 |
65 |
240 |
115 |
410 |
22 |
80 |
285 |
131 |
430 |
30 |
100 |
325 |
145 |
480 |
55 |
125 |
345 |
160 |
535 |
70 |
150 |
395 |
185 |
600 |
80 |
200 |
470 |
160 |
675 |
110 |
250 |
575 |
180 |
720 |
210 |
300 |
640 |
200 |
820 |
300 |
350 |
645 |
225 |
860 |
380 |
400 |
970 |
750 |
950 |
350 |
可能出现的故障及排除方法:
故障现象 |
故障原因 |
排除方法 |
不泄压或泄压不稳 |
●导向阀芯被卡住 ●进出水口方向向反 ●未进行压力调整 |
●拆下来调整 ●调整过来 ●调整导阀调节螺杆 |
不持压 |
●王阀体内有杂物 ●主阀膜片损坏 ●压力调整不适宜 |
●清除杂物 ●更换主阀膜片 ●重新调整调节螺杆 |
有异常声音 |
●主阀体内有杂物 ●针阀开的过大 |
●清除杂质 ●调节针阀 | | |
